Productomschrijving

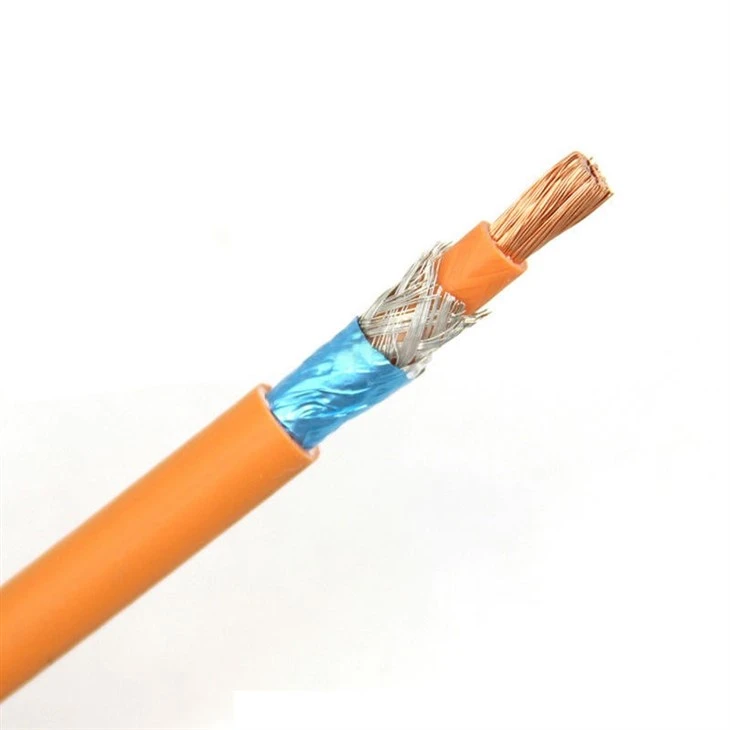

DeAutomotive afgeschermde EV-kabelBouw:
1. Geleider: de kabel bevat meerdere gestrande koperen geleiders, die een lage elektrische weerstand en een optimaal stroomvoerend vermogen bieden.
2. Isolatie: elke geleider is individueel geïsoleerd met hoogwaardig isolatiemateriaal, zoals XLPE (Cross-linked Polyethyleen), om elektrische lekkage en kortsluiting te voorkomen.
3. Afscherming: De kabel is voorzien van een extra afschermingslaag van geleidend materiaal, zoals aluminium- of koperfolie, die de geïsoleerde geleiders omringt. Deze afscherming voorkomt elektromagnetische interferentie (EMI) van zowel externe bronnen als de kabels zelf, waardoor de signaalintegriteit wordt gewaarborgd.
Productparameters
|
Hoogspanningskabels voor wegvoertuigen（QC/T 1037-2016 )
|
|
|
Bouw
|
Functies
|
|
Geleider
|
Nominale temperatuur:-40 graden - plus (125 graden, 150 graden)
|
|
Materiaal: blank koper
|
Nominale spanningAC:600V/DC 900V;AC 1000V/DC 1500V
|
|
Isolatie
|
Veroudering op korte termijn:240h, voldoe aan QC/T 1037
|
|
Materiaal: XLPE/XLPO
|
Langdurige veroudering: 3000h, voldoe aan QC/T 1037
|
|
Kleur: oranje
|
Vlamtest: Voldoen aan QC/T 1037
|
|
Afgeschermd
|
Min: Buigradius: 4*OD@OD﹤15mm; 6*OD@OD Groter dan of gelijk aan 15 mm
|
|
Materiaal: vertind koper
|
Diëlektrische spanning:5kVac/5min. Geen uitsplitsing
|
|
Schede
|
Oliebestendigheid: Voldoe aan QC/T 1037
|
|
Materiaal: XLPE/XLPO
|
Anti-scheurprestaties ：>20N/mm
|
|
Kleur: oranje
|
milieueisen:Voldoet aan RoHS en REACH
|
|
AC 1000V/DC 1500V (EV-afgeschermde hoogspanningskabel) |
|||||
|
Productaanbod |
Specificaties |
Geleider stranding OD |
Geleider weerstand |
Referentie toegestane stroom |
totale diameter |
|
QZJP2-C (Geschatte temperatuur:-40 graden - plus 125 graden)
QZJP2-D (Geschatte temperatuur:-40 graden - plus 150 graden) |
10mm2 |
4.5 |
1.82 |
70 |
9.5 |
|
16mm2 |
5.6 |
1.16 |
95 |
11.3 |
|
|
25mm2 |
7.2 |
0.743 |
130 |
13.5 |
|
|
35mm2 |
8.3 |
0.527 |
160 |
14.5 |
|
|
50mm2 |
10.1 |
0.368 |
210 |
17 |
|
|
70mm2 |
12.1 |
0.259 |
260 |
19 |
|
|
95mm2 |
14.5 |
0.196 |
320 |
21.6 |
|
|
120 mm2 |
15.9 |
0.153 |
370 |
23 |
|
Gebruik van het product
Gebruik:Automotive afgeschermde EV-kabelworden voornamelijk gebruikt voor hoogspanningstransmissie in elektrische voertuigen.
Ze dienen als schakel tussen het accupakket van de EV en verschillende componenten zoals de elektromotor, oplader en hulpsystemen.
Deze kabels kunnen aanzienlijke stromen veilig en efficiënt transporteren, waardoor de EV goed kan functioneren.
Verpakking en transport
Automotive afgeschermde EV-kabelwordt zorgvuldig verpakt om hem tijdens transport te beschermen. Elke kabel is opgerold, omwikkeld en gelabeld voor gemakkelijke identificatie.
We werken samen met vertrouwde logistieke partners om een veilige en tijdige levering van onze producten op de door de klant opgegeven locaties te garanderen.
Relevante veelgestelde vragen
Vraag 1: Kan de kabel in alle soorten elektrische voertuigen worden gebruikt?
A1: Ja, de kabel is ontworpen voor gebruik in verschillende soorten elektrische voertuigen, waaronder hybride elektrische voertuigen (HEV's), plug-in hybride elektrische voertuigen (PHEV's) en batterij-elektrische voertuigen (BEV's).
Vraag 2: Biedt de kabel bescherming tegen elektromagnetische interferentie (EMI)?
A2: Ja, de kabel is uitgerust met afschermingsmaterialen, zoals koperfolie of gevlochten afscherming, om elektromagnetische interferentie te minimaliseren en een betrouwbare signaaloverdracht te garanderen.
Vraag 3: Is de kabel bestand tegen olie- en weersomstandigheden?
A3: Ja, het materiaal van de kabelmantel is speciaal ontworpen om olie- en weerbestendig te zijn en bescherming te bieden tegen zware auto-omgevingen.
Neem contact met ons op
Kies Jinshenghong-kabel voor hoge kwaliteitAutomotive afgeschermde EV-kabelen betrouwbare oplossingen voor uw elektrische voertuigtoepassingen.
Neem vandaag nog contact met ons op om uw projectvereisten te bespreken en een offerte aan te vragen.
